ГЛАВНАЯ >> Продукция >>Фонтанная арматура >>Штуцер ШДФ-9М

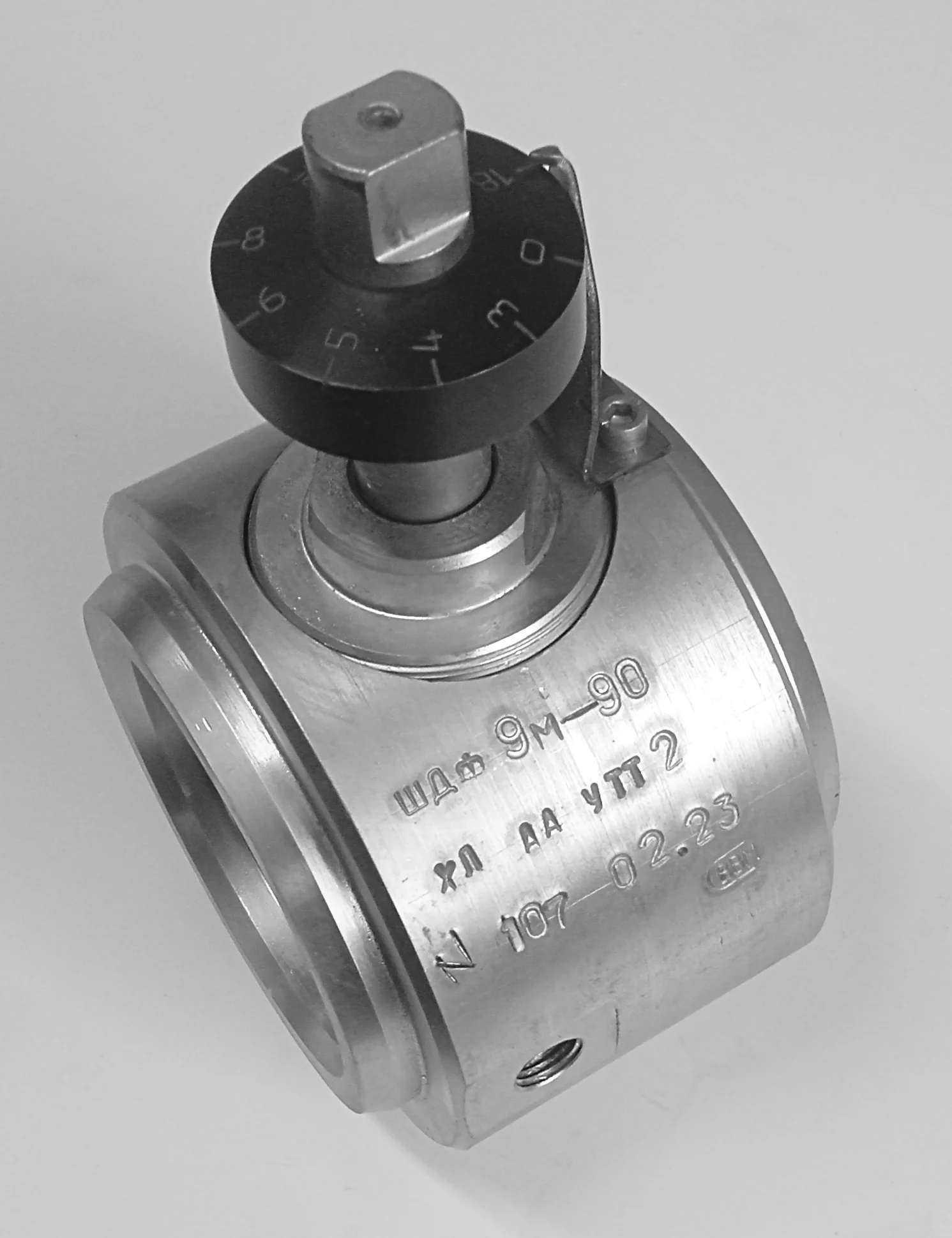

ШДФ - 9М -общий вид, производство ВолгоВятМетСтрой

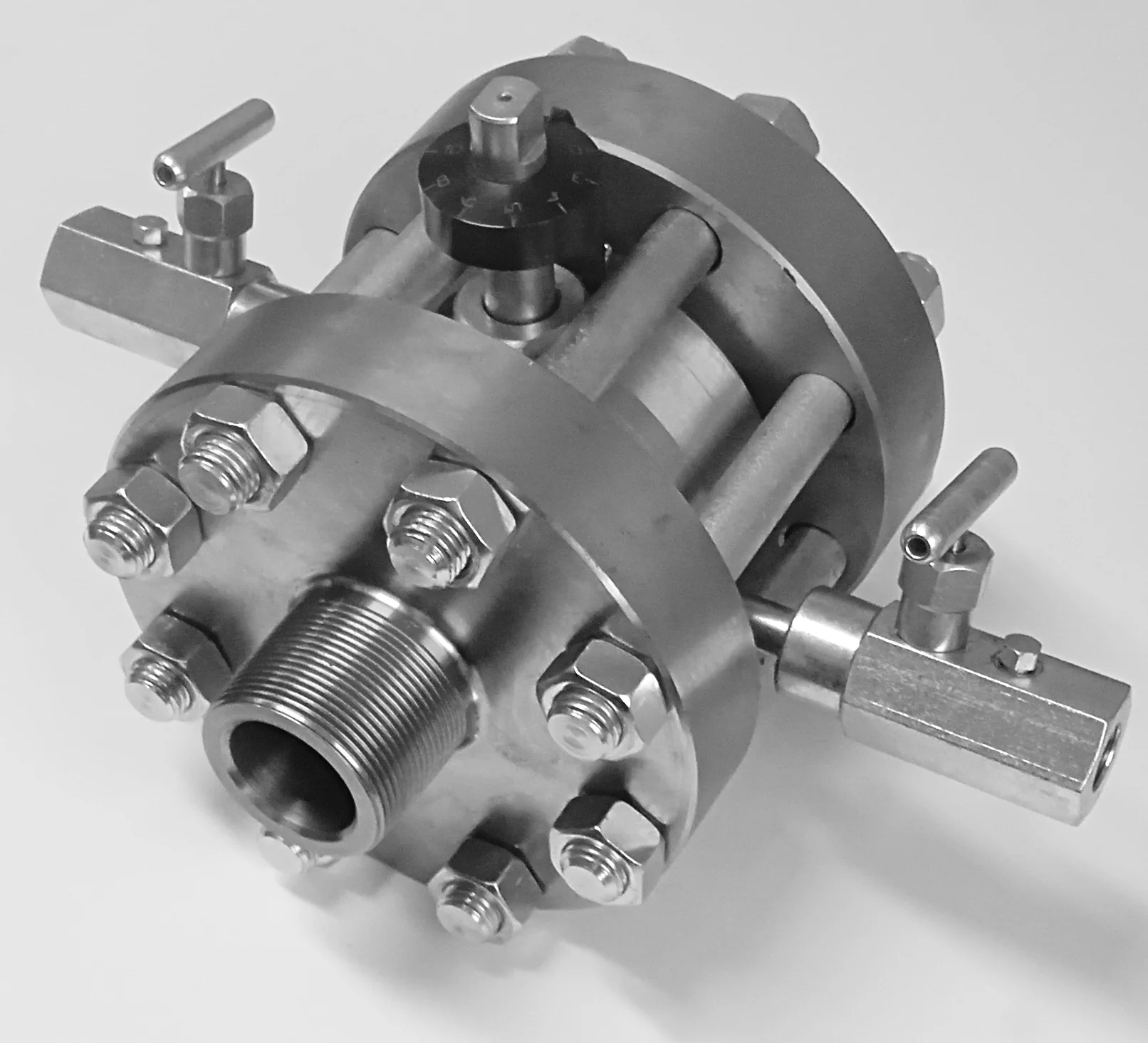

ШДФ-9М в сборе с фланцами и вентилями, производство ВолгоВятМетСтрой

ШТУЦЕР ДИСКРЕТНЫЙ РЕГУЛИРУЕМЫЙ ФЛАНЦЕВЫЙ ШДФ-9М

Штуцер ШДФ-9М производится компанией ВолгоВятМетСтрой в Нижнем Новгороде.

Купить его можно в нашей компании с доставкой по России. Цены можно узнать по телефону у наших менеджеров или написав нам на электронную почту.

​

Штуцер ШДФ-9М предназначен для регулировки расходов жидкости при добыче углеводородов.


Он поддерживает дискретное значение ниже перечисленных режимов работы устья:

  • поддержание рабочего режима нефтяной скважины, без прекращения добычи;

  • установка заданного давления в скважине;

  • контроль расхода жидкости.



Сопрягающие элементы и монтажные поверхности штуцера ШДФ-9М выполняются в трех вариантах:

  1. Для фланцев ГОСТ 28919-91

  2. Для резьбы ГОСТ 633-80

  3. РД 26-16-40-89





      Устанавливается на фонтанной елке после задвижки (см. схему ниже):


Штуцер предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69.

   Технические данные штуцера дискретного ШДФ-9М


  1. Монтаж: ГОСТ 28919-91, РД 26-16-40-89, ГОСТ 633-80.

  2. Рабочая жидкость: вода, нефть.

  3. Давление: 35 Мпа.

  4. Условный регулирующий размер: 0,2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18; 20 мм (изменяются по желанию заказчика).

  5. Управление: вручную.

  6. Температура внешней среды: от - 60°С до +40°С.

  7. Регулирующий механизм: золотниковый цилиндр.

  8. Материал цилиндра: сталь 40Х13 ГОСТ 4543-71 (допустима замена на 38ХМЮА азотированная).

  9. Габариты: 220х125х93 мм.

  10. Масса: 8,0 кг (без упаковки и крепления).

  11. Вероятность постановки манометра без перекрытия потока: да(при комплектации с вентилем ВМ1А 5х35)

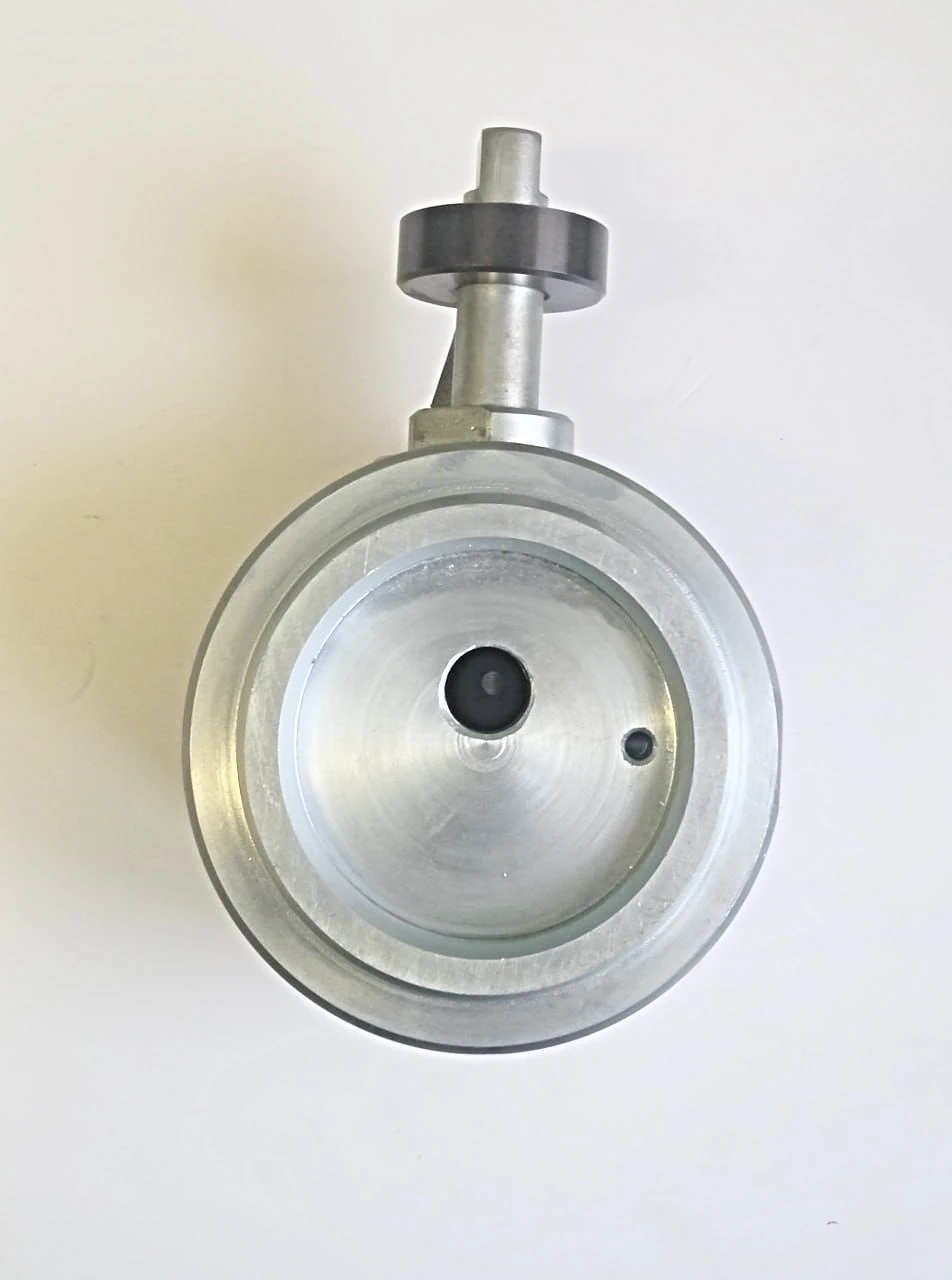

ШДФ - 9М вид сбоку, ВолоВятМетСтрой

ШДФ-9М вид сбоку

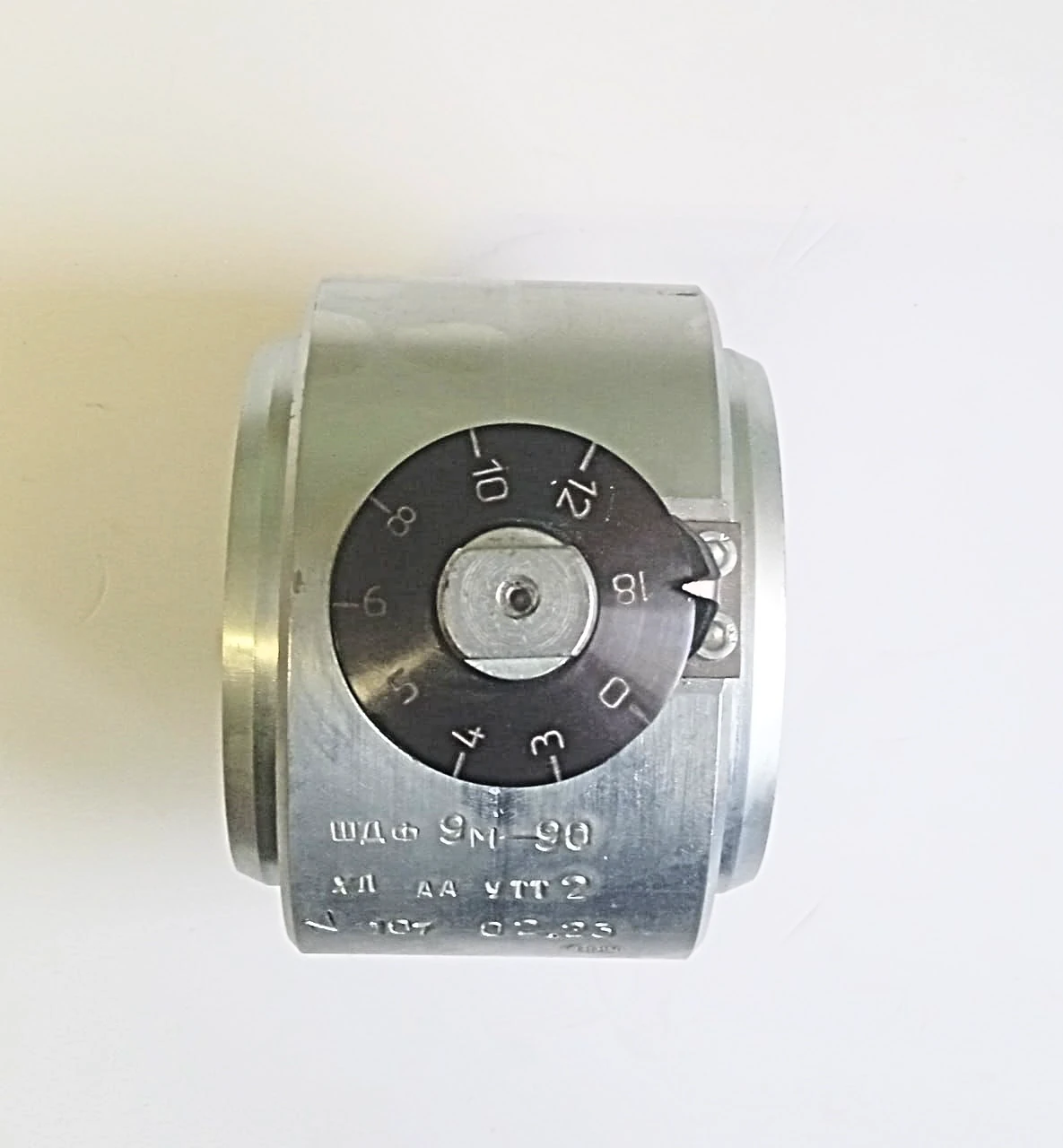

ШДФ - 9М вид сверху, ВолоВятМетСтрой

ШДФ-9М вид сверху

SHDF9M - чертеж

Габаритные размеры ШДФ-9М

Герметичность ШДФ-9М  обеспечена конструкцией штyцера отшлифованного и пригнанного по золотнику седла, что увеличивает износоустойчивость и длительный срок работы по герметичности. Течение жидкостей в трубопроводе гарантирует постоянный нажим на торец седла, что позволяет дольше сохранять герметичность.

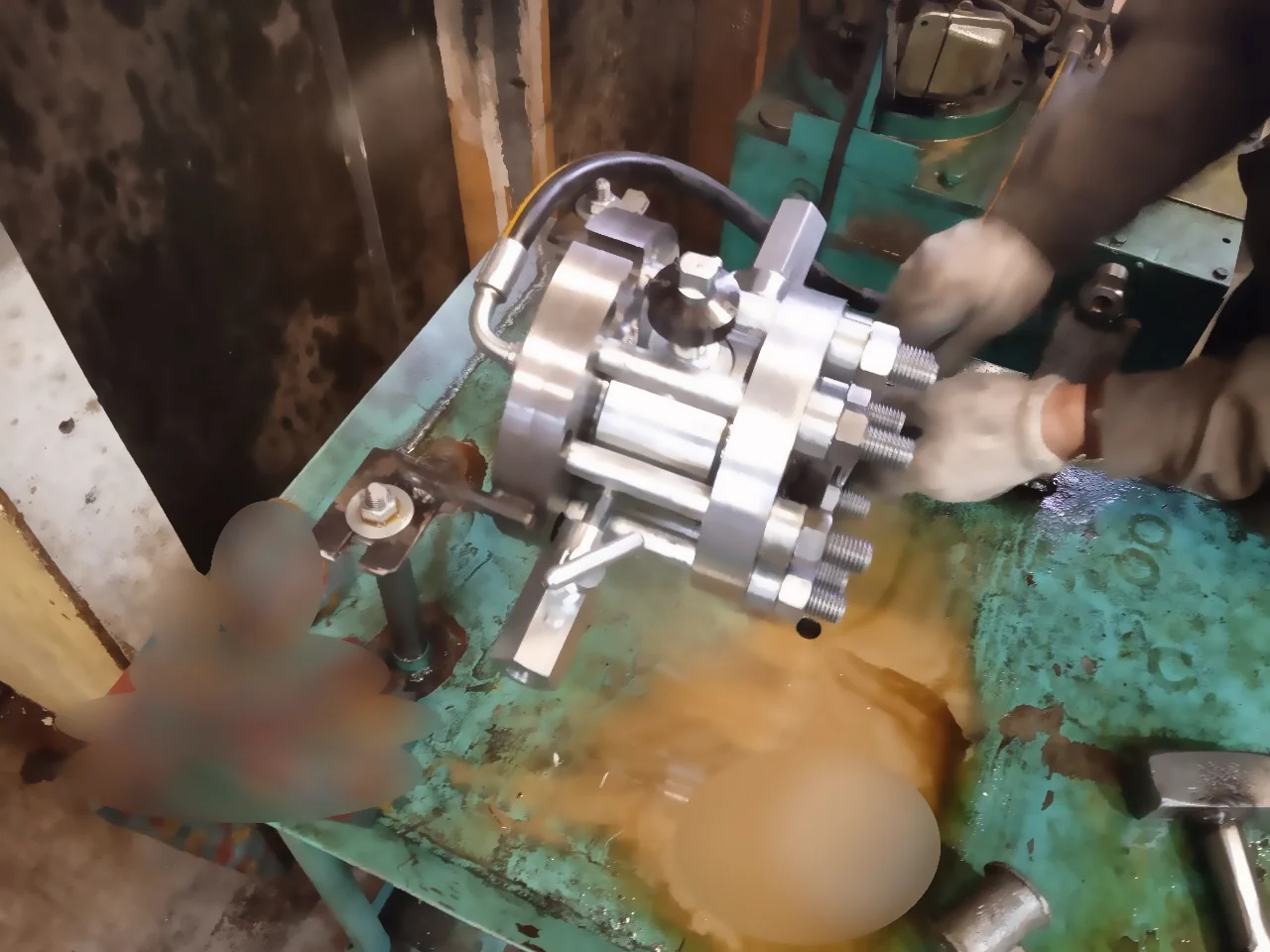

Гидравлические испытания готового изделия

Гидравлические испытания готового изделия ШДФ-9М

ШДФ-9М - готовая партия дискретных штуцеров

ШДФ-9М - готовая партия дискретных штуцеров

Виды ШДФ-9М

​

Обозначение                                                                          Оптимальный диаметр

                                                                                                уплотнительного кольца,                                                                                                                                                D мм

​

ШДФ-9М-89,5                                                                                            89,5

​

ШДФ-9М-90,0                                                                                            90,0

​

ШДФ-9М-90,6                                                                                            90,6

​

ШДФ-9М-101,6                                                                                         101,6

​

ШДФ-9М-107,9                                                                                         107,9

ШТУЦЕРЫ ДИСКРЕТНЫЕ РЕГУЛИРУЕМЫЕ ФЛАНЦЕВЫЕ ШДР 9М, ШДФ 9М и ШДФ 10М, СХОДСТВО И РАЗЛИЧИЯ

Штуцеры ШДР 9М и ШДФ 9М полностью унифицированы друг с другом и отличаются только формой уплотняющего элемента на торцах корпуса:

  • ШДР 9М имеет на торцах корпуса канавку под стальную уплотнительную прокладку,

  • ШДФ 9М на торцах корпуса вместо канавки имеет уплотнительный выступ и устанавливается с присоединяемыми фланцами без уплотнительных прокладок.



Отличием штуцера ШДФ 10М от штуцеров ШДР 9М и ШДФ 9М является увеличенный максимальный условный проход до диаметра 40 мм, позволяющий применять штуцер в режимах с большими расходами  рабочей среды на скважине.

​

​
