ИЗГОТОВЛЕНИЕ ФУНДАМЕНТНЫХ АНКЕРНЫХ БОЛТОВ

Компания ВолгоВятМетСтрой изготовит в Нижнем Новгороде  анкерные болты, любыми партиями, на заказ, по оптовым ценам.

Купить их можно с доставкой по Нижегородской области. Цены можно узнать по телефону у наших менеджеров или написав нам на электронную почту.



Фундаментный болт (закладной анкерный болт) – это крепежный инструмент для надежной фиксации тяжелых конструкций с фундаментом. Нижняя часть болта устанавливается в бетон, а к верхней резьбовой части крепится конструкция (только прочная, нехрупкая и неэластичная). Данный болт используется во всех видах строительства.

Существует 6 типов и 14 исполнений фундаментных болтов, функционально различающиеся между собой. Наша компания изготовит любой вариант по вашему выбору.

Заказывайте фундаментные болты в ВолгоВятМетСтрое, - у нас отличные цены и качество выполнения.

Болты фундаментные на производстве ВолгоВятМетСтрой

Анкерные фундаментные болты на производстве

Порядок и места установки фундаментных болтов по ГОСТ 24379.1-80

  1. Болты анкерные ГОСТ 24379.1-80 изогнутые исполнения 1 должны устанавливаться на стадии еще до заливки бетоном фундаментов.

  2. Анкерный болт ГОСТ 24379.1 изогнутый исполнения 2 устанавливается в периметрах колодцев на готовых фундаментах с последующим бетонированием колодцев смесью.

  3. Болт ГОСТ 24379.1-80 с анкерной плитой исполнений 1-3 также устанавливается до бетонирования фундамента.

  4. Если вы устанавливаете составные болты с ГОСТом 24379.1-80 исполнений 1 или 2, то нижняя шпилька вместе с муфтой и анкерной плитой устанавливается до заливки бетонной смесью фундамента. В то время как верхняя шпилька вворачивается в муфту и приваривается сваркой уже после постановки оборудования, которое в свою очередь присоединяется методом поворота или надвижки.

  5. Съемные болты исполнений 1-3, а также необходимая анкерная арматура устанавливаются до бетонирования колодцев фундамента, а шпильки - только после установки и заливки его.

  6. Прямой болт по ГОСТ 24379.1-80 и с коническим концом исполнения 1-3 устанавливается в уже просверленные отверстия скважины готовых схваченных фундаментов.
    - Болт прямой ГОСТ 24379  приклеевается при помощи эпоксидного или силоксанового клеев, допускается использовать виброзачеканку цементно-песчаной смесью.
    - Анкерный болт с коническим концом ГОСТ 24379.1-80  прикрепляется при помощи разжимной цанги или цементной смесью в процессе вибропогружения в него шпильки болта.

  7. Высота зацементирования метизов такого типа в бетон (размер Н), состав бетона и его марка для  цементного раствора, цементно-песчаной смеси,  и тип клея выбираются по соответствующим утвержденным нормативными документами.

ТИПЫ И КОНСТРУКЦИЯ ФУНДАМЕНТНЫХ БОЛТОВ

тип 1
Болты фундаментные изогнутые
Болы фундаментные изогнутые
тип 2
Болты фундаментные с анкерной плитой
Болы фундаментные с анкерной плитой
тип 3
Болты фундаментные составные
Болы фундаментные составные
тип 4
Болты фундаментные съемные
Болы фундаментные съемные
тип 5
Болт фундаментный прямой
Болы фундаментные прямые
тип 6
Болты фундаментные с коническим концом
Болы фундаментные с коническим концом

ШПИЛЬКИ

Поз.1 (12-48 мм)
Шпильки 1
Поз.2 (12-48 мм)
Шпильки 2
Поз.3 (16-48 мм)
Шпильки 3
Поз.4 (56-140 мм)
Шпильки 4
Поз.5 (24-64 мм)
Шпильки 5
Поз.6 (56-125 мм)
Шпильки 6
Поз.7 (12-48 мм)
Шпильки 7
Поз.8 (12-48 мм)
Шпильки 8
Поз.9 (12-48 мм)
Шпильки 9
Поз.10 (12-48 мм)
Шпильки10

ПЛИТА АНКЕРНАЯ

Поз.11
Плита анкерная 11
Поз.12
Плита анкерная 12

Пример условного обозначения анкерной плиты (поз.11), размером  150 мм:
ПЛИТА 150 ГОСТ 24379.1-80

То же, поз.12, наружным диаметром 625 мм:
ПЛИТА 625 ГОСТ 24379.1-80



3.2. Предельные отклонения размеров - по ГОСТ 25347-82.
3.3. Отливку выполнять по 3-му классу точности ГОСТ 26645-85.

3.4. Формовочные уклоны - по ГОСТ 3212-92.
3.5. Литейные радиусы - 5 мм.
3.6. Параметры шероховатости поверхностей литых анкерных плит должны быть не более 50 мкм по ГОСТ 2789-73.

МУФТА

Поз.13
Муфта

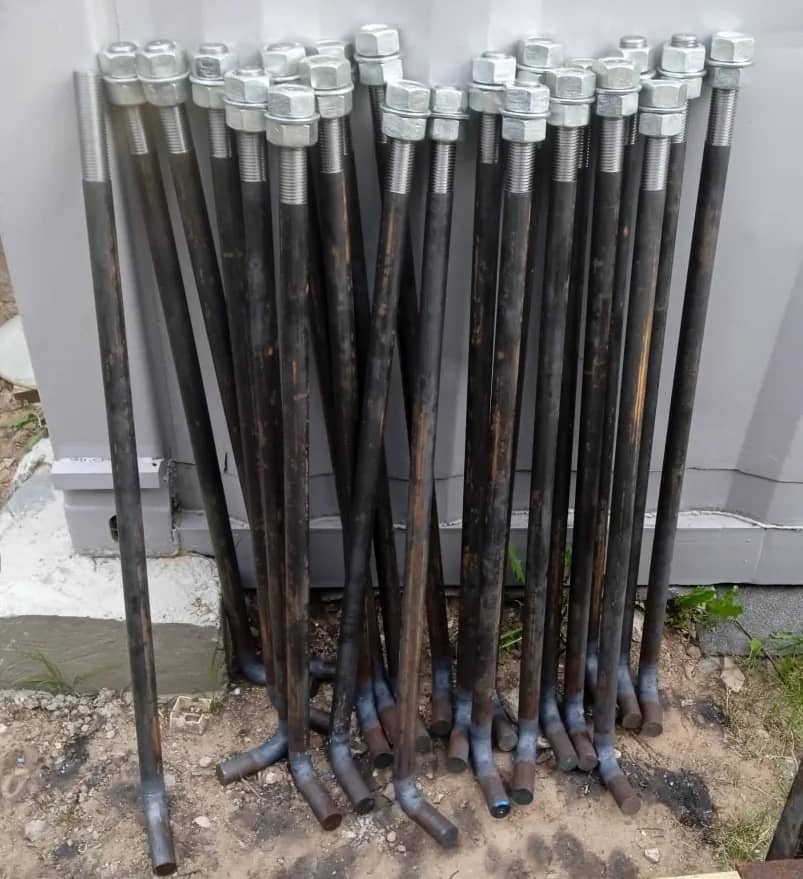

Патия болтов фудаментных анкерных готова к отгрузке потребителям

Готовые фундаментные болты

Компания ВолгоВятМетСтрой специализируется на производстве и продаже крепежных изделий, метизов из металла.
